Higēniskā multifunkcionālā tvertne ar caurplūdes karstā ūdens siltummaini un 1 apkures siltummaini HYG BR, 500L - 1000L

Kategorijas: AE

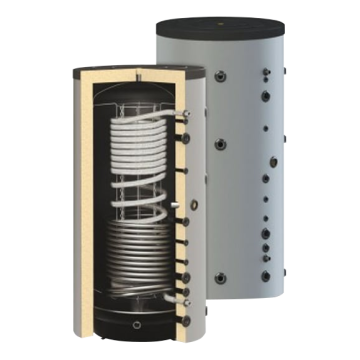

Multifunkcionālā tvertne HYG BR, ar caurplūdes karstā ūdens siltummaini higēniska karstā ūdens ieguvei un papildus apkures siltummaini. Paredzēts viena vai vairāka apkures avotu pieslēgumam, papildus apkures siltummainis ļauj pieslēgt papildus iekārtas, kas izmanto citu siltumnesēju (piemēram, saules kolektoru vai siltumsūkni).

Galvenās produkta īpašības:

Papildus noņemama izolācija ar 100 mm biezumu un izturīgo ārējo apvalku no PVC ar RAL 9006 krāsu.
Visos modeļos pielietotais izolācijas materiāls: mīksts PU, flīss.
Caurplūdes karstā ūdens siltummainis, izgatavots no sanitāra nerūsējošā tērauda.
Visi vītņojumi ir iekšējie. Ieejas/izejas izvietojums – 90 grādu leņķis, kas nodrošina vieglu un ērtu uzstādīšanu. Iespējama uzstādīšana katlumājas stūrī.
Viegla uzstādīšana.
Ērta pārbaudes atvere.

Energoefektivitāte:

Direktīva 2010/30/ES, Regula 812/2013.
C klase.

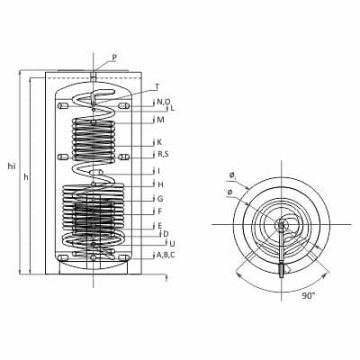

Produkta tehniskos datus iespējams skatīt zemāk, atšifrējumus izvadiem uz izmēriem skatīt galerijā.

Pieejams pēc pasūtījuma

500L 800L 1000L

1,200.00 - 1,510.00 €

Cena ar PVN

		HYG BR 500	HYG BR 800	HYG BR 1000
Capacity	L	500	800	1000
Capacity of water tank DHW / Buffer tank	L1/L2	22/478	25/775	25/975
Height without insulation / with insulation	H, Hi, mm	1710/1750	1850/1890	2040/2090
Mounting height	mm	1720	1865	2074
Diameter without insulation / with insulation	D, mm	Ø 650/850	Ø 790/990	Ø 790/990
Heat exchange surface	E, m2	5,5	6,11	6,11
Lower heat exchanger coil S1	S1, m2	1,7	2,9	3,0
Heat exchange surface
Lower heat exchanger coil – capacity S1	L	10,5	17,9	18,5
Heating power of the lower / upper coil	kW	37	72	75
(from an additional heat source)
Lower / Upper Productivity 80оС/60оС (from an additional heat source)	L/h	1590	3095	3224
Recommended Absorber Heat exchange surface of Solar Collectors	m2	8,00	12,00	14,00
Operating pressure/Max. coil temperature	bar/0C	16/110	16/110	16/110
Operating pressure / Max. buffer temp	bar/0C	3/95	3/95	3/95
Operating pressure / Max. DHW tube temp.	bar/0C	6/95	6/95	6/95
Weight without insulation / with insulation	kg, kg i	142/154	188/204	210/228
Recommended boiler size, connected to	kW	44	75	75
buffer tank
Continuous outflow 10/45°C, buffer tank is charged to 65°C	Е, 10/45°C, L/h	1080	1840	1840
Continuous outflow 10/38°C , buffer tank is charged to 65°C.	Е, 10/38°C, L/h	1350	2300	2300
Single discharge capacity up to 38°C (when the buffer is charged to 65°C)	Е, 10/38°C, L	375	580	790
ΔT -temperature difference between buffer tank and	Е, ΔT	6/8/12	3.5/5/8	3.5/5/8
DHW at flow rate 30/40/50 liters/minute
Water stratification unit	Ø, mm	Ø140	Ø140	Ø140
Boiler heat carrier outlet	С1, mm	Rp11/2”/150	Rp11/2”/170	Rp11/2”/170
Boiler heat carrier outlet	С2, mm	Rp11/2”/150	Rp11/2”/170	Rp11/2”/170
Boiler heat carrier outlet	C3, mm	Rp11/2”/150	Rp11/2”/170	Rp11/2”/170
Outlet heat carrier/lower coil S1	S1o, mm	Rp1”/325	Rp1”/350	Rp1”/390
Boiler heat carrier	С4, mm	Rp11/2”/430	Rp11/2”/470	Rp11/2”/500
Boiler heat carrier	С5, mm	Rp11/2”/1030	Rp11/2”/1050	Rp11/2”/1210
Boiler heat carrier	С6, mm	Rp11/2”/1030	Rp11/2”/1050	Rp11/2”/1210
Heat carrier intlet	С7, mm	Rp11/2”/1450	Rp11/2”/1550	Rp11/2”/1740
Heat carrier intlet	C8, mm	Rp11/2”/1450	Rp11/2”/1550	Rp11/2”/1740
Inlet heat carrier/lower coil S1	S1i, mm	Rp1”/775	Rp1”/845	Rp1”/930
Heat carrier intlet	C11, mm	Rp11/2”/1360	Rp11/2”/1410	Rp11/2”/1570
Sensor sleeve	А1, mm	Rp1/2”/540	Rp1/2”/590	Rp1/2”/620
Sensor sleeve	А2, mm	Rp1/2”/650	Rp1/2”/710	Rp1/2”/770
Sensor sleeve	А3, mm	Rp1/2”/1140	Rp1/2”/1160	Rp1/2”/1320
Sensor sleeve	А4, mm	Rp1/2”/1420	Rp1/2”/1520	Rp1/2”/1700
Boiler heat carrier / Electric heating element	В, mm	Rp11/2”/900	Rp11/2”/930	Rp11/2”/1050
Air Vent	F, mm	Rp11/2”/1710	Rp11/2”/1850	Rp11/2”/2040
Inlet/outlet DHW coil (tube)	Еi/Eo, mm	250/1480	270/1580	310/1760
	Rp1”
