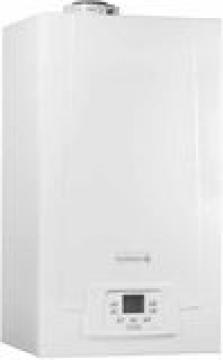

Kondensācijas katls MPX 28/33 MI Compact (4.7-33.0
Gāzes sienas kondensācijas tipa katls, rūpnieciski iestatīts un gatavs lietošanai ar dabas vai sašķidrināto gāzi.
Praktisks, nelieli izmēri (700x400x299 mm).
Vienkāršs un funkcionāls, izgaismots vadības panelis, ar apkures un karstā ūdens kontūru temperatūru indikāciju, ar piekļuvi pie visiem katla darba parametriem un kļūdu kodu atmiņu.
Paredzēts gan jaunās sistēmās, gan pie vecu iekārtu nomaiņas.
Iespējams dažāda tipa dūmvadu pievienojums: horizontāls vai vertikāls koaksiāls dūmvads, atsevišķs dūmvads vai kopīga dūmvadu sistēma.
Ekspluatācijas noteikumi
Maksimālais darba spiediens: 3 bar
Maksimālā darba temperatūra: 80˚C
Drošības termostats: 100˚C
Barošana: 230V/50Hz
Aizsardzības klase: IPX5D
Saderīgu dūmvadu klasifikācija
B23 – C13x – C33x – C53x – C93x – C83x*
B23p – B33 – C43x
Gāzes tips
Sagatavots darbam ar dabas vai sašķidrināto gāzi
NOx klase: 6 saskaņā ar NE 15502-1
Apraksts
Katli MPX … rūpnīcā pārbaudīti un piegādāti pilnībā nokomplektēti, gatavi darbam ar dabas vai sašķidrināto gāzi.
Katli MPX… MI Compact divu kontūru, karstā ūdens palielināta daudzuma sagatavošana (★★★ saskaņā ar normatīvu EN 13203), pateicoties palielinātam plākšņu siltummaiņiem.
Augsta efektivitāte
- efektivitāte uz 30 % jaudas (50/30˚C) līdz 108.9%;
- aizsardzības klase: IP X5D;
- trokšņa līmenis: 48 – 53 dB(A);
- zems izmešu līmenis (atbilst direktīvai 2018 ErP):
NOx≤24 mg/kwh
Pieejamie papildus aprīkojumi
-hidrauliskie pieslēguma komplekti (ūdenim un gāzei);
-ārgaisa temperatūras sensors;
-paplašinājuma modulis darbam ar diviem apkures kontūriem;
-dažādi temperatūras sensori.
Priekšrocības
-spirāļveida centrālais siltummainis no nerūsējošā tērauda ar kompozītmateriālu apvalku un automātisku ventilēšanas funkciju ekspluatācijas palaišanas brīdī;
-gaisa gāzes modulis ar gāzes degli no nerūsējoša tērauda ar modulējošu jaudu no 14 līdz 100% un adaptīvu degšanas procesa vadību (GCO);
-misiņa hidrauliskais modulis aprīkots: automātisku “bypass”, pārslēdzošu vārstu apkure/ūdens, drošības vārstu, manometru, augstas ražības plākšņu siltummaini no nerūsējoša tērauda, lai sagatavotu karsto ūdeni ar mikroakumulāciju (★★★ saskaņā EN 13203);
-7 litru izplešanās tvertne;
-modulējošs ventilators ar IPM vadību;
-gaisa gāzes modulis viendabīga maisījuma sagatavošanai;
-mehānisks manometrs zem katla, katla uzpildes un papildināšanas kontrolei;
-modulējošs apkures sūknis (EEI˂0,23), kurš automātiski adaptējas saskaņā ar katla specifikācijām (uztur ∆T 20˚C);
- vienkāršs un funkcionāls, izgaismots vadības panelis, ar apkures un karstā ūdens kontūru temperatūru indikāciju, ar piekļuvi pie visiem katla darba parametriem un kļūdu kodu atmiņai;
- katlā iebūvēts kolektors un kondensāta sifons;
-iespēja ierobežot maksimālo katla jaudu atkarībā no objekta siltuma vajadzībām;
-dažādi telpas termostati pieejami kā papildus aprīkojums ieslēgšanās/izslēgšanās, modulējoši termostati, kā arī termostati ar apkures un karstā ūdens distances vadību – bezmaksas pielikums (pieejams uz Android un IOS).
Energoefektivitātes marķējums
Katrs katls aprīkots ar savu energoefektivitātes marķējumu, kurā norādīta informācija: energoefektivitāte, enerģijas gada patēriņš, ražotāja nosaukums, trokšņa līmenis…
Ja Jūs kombinējat savu katlu, piemēram, ar solāro sistēmu, karstā ūdens tvertni vai ar citu siltumģeneratoru, Jūs varat uzlabot savu sistēmu un izveidot atbilstošu «sistēmas» marķējumu: lūgums pāriet uz norādīto ražotāja mājas lapu, «www.ecodesign.dedietrich-heating.com»
Galvenie tehniskie parametri
Katla tips: kondensācijas
Deglis: modulējošs ar pilnu iepriekšēju samaisīšanu
Gāzes tips: dabas/sašķidrinātā (II2H3P)
Dūmvads: koaksiāls/sadalītais
NOx klase: 6 saskaņā ar NE 15502-1
Aizsardzības klase: IP X5D
Sertifikāts CE: 0085CL0214
- Ražotājs: Francija
- Garantija: 2 gadi
| Siltuma jauda apkurei 50/30°C (min.-maks.) | kW | 5,1-30,6 |
| Siltuma jauda apkurei 80/60°C (min.-maks.) | kW | 4,7-28 |
| Nominālā siltuma slodze apkurei | kW | 28,9 |
| Siltuma jauda karstā ūdens uzsildīšanai 80/60°C | kW | 33 |
| Lietderības koeficients pie 100% jaudas un vidējās siltumnesēja temp. 70°C | % | 97,8 |
| Lietderības koeficients pie 30% jaudas un siltumnesēja atgaitas temp. 30°C | % | 108,9 |
| Telpu apsildes sezonālā efektivitāte ηs (pēc EU n° 813/2013) | % | 93 |
| Sezonālā apkures efektivitātes klase | A | |
| Karstā ūdens siltummaiņa jauda | kW | 33 |
| Karstā ūdens caurplūde pie Δt= 30K (EN 13203-11) | l/min | 15,8 |
| Karstā ūdens efektivitātes klase | A | |
| Pieejamā apkures sūkņa ražība (Δt = 20K) | m3/st | 1,21 |
| Pieejamais manometriskais spiediens apkures sūknim (Δt= 20K) | mbar | 150 |
| Siltumnesēja ietilpība | l | 1,8 |
| Gāzes patēriņš pie nominālās slodzes - dabas gāze H | m3/st | 3,6 |
| Gāzes patēriņš pie nominālās slodzes - sašķidrinātā gāze (propāns) | kg/st | 2,64 |
| Maksimālā dūmgāzes temperatūra 80/60°C | °C | 80 |
| Dūmgāzes plūsma (min.-maks.) | kg/s | 0,002-0,016 |
| Izplešanās tvertne (kopējais tilpums) | l | 7 |
| Trokšņu līmenis 1 m attālumā | dB(A) | 53 |
| Svars (bez iepakojuma) | kg | 35 |
1. Turpgaita apkures sistēmai ¾” ā.v.
2. Karstā ūdens izplūde ½” ā.v.
3. Pieslēgums gāzei ¾” ā.v.
4. Aukstā ūdens ieplūde ½” ā.v.
5. Atpakaļgaita apkures sistēmai ¾” ā.v.
6. Dūmvada pieslēgums Ø 60/100 mm.
7. Kondensāta notece Ø 22 mm.
Principiālās hidrauliskās shēmas
